怎么解決多缸液壓圓錐破碎機飛濺泄油故障?
2021-09-04 10:02:31
admin
附件下載
859

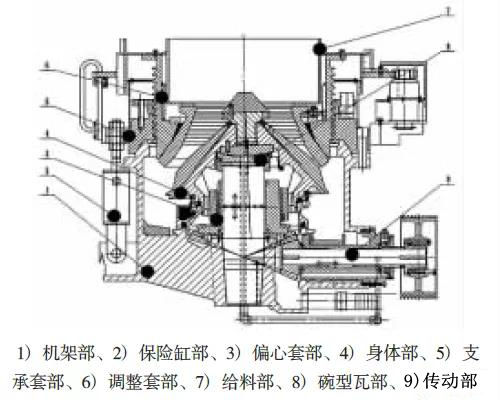

在了解飛濺泄油現象之前,我們先來了解一下多缸液壓圓錐破碎機的結構組成及性能特點:多缸液壓圓錐破具有大擺程、高轉速,使得設備使用中具有破碎比大、粒型好、成品率高等優點。多缸液壓圓錐破碎機,如圖所示,主要有機架部、軀體部、調整套部、支承套部、偏心套部、碗型瓦架部、傳動部、保險液壓缸部、給料部等組成。
其工作原理是,電動機通過皮帶輪與傳動部連接,傳動部末端的小圓錐齒輪與偏心套部下部的大圓錐齒輪嚙合,偏心套的外圓與軀體部的內孔配合。多缸圓錐機工作時,偏心套部推動軀體部做旋擺運動,實現物料的破碎。
多缸液壓圓錐破的特點:
多缸液壓圓錐破碎機與傳統圓錐破碎機有許多的不同。
(1)結構有巨大的區別。傳統圓錐破碎機的主軸是與軀體組裝在一起,主軸插入偏心套內的錐銅套內,是由偏心套內孔推動軀體一起做旋擺運動。標準規定,軀體總成自轉不得低于15轉/分鐘。多缸液壓圓錐破碎機其主軸固定在機架中心孔中,工作時僅其定心和碗型瓦架部的固定作用。軀體總成是由偏心套外圓推動作旋擺運動。在空載啟動破碎機時,可以自由的旋轉。
(2)轉速快。為了獲取更高的成品率,必須保證物料在破碎腔中獲得更多次數的擠壓,所以其設計的軀體的旋擺頻率比傳統圓錐破碎機高很多,一般最少高40%。
(3)擺程大。多缸液壓圓錐破碎機是在新的層壓理論指導下設計的新型圓錐機,其設計的擺程大,使破碎腔中的多層物料獲得足夠的壓縮量而破碎。
(4)高成品率。由于具備(2)、(3)的要素,多缸液壓圓錐破碎機在實際工作中取得了非常好的效果,成品率可達65%以上,相對于傳統圓錐破碎機高出80%以上。
飛濺泄油現象
多缸液壓圓錐破碎機具備以上優點,其各運動副的尺寸設計也大,相對速度快、承力大,產生的熱能也大。同時其碗型瓦安裝位置上移,要使設備正常運轉,其對潤滑油的黏度及黏度的穩定性和流量、流速的要求都高。
多缸液壓圓錐破碎機使用潤滑油一般采用米浮150號重負荷齒輪油潤滑。其特點是在高溫時黏度的穩定性很好,能夠確保各運動副油膜的穩定,降低運動副磨損速度,延長銅件使用壽命。
由于潤滑油量大、流速快、黏度大,大圓錐齒輪下的油盆中始終都是充滿潤滑油,在大圓錐齒輪的高速旋轉作用下,潤滑油高速飛濺,沿縫隙飛濺泄出。為消除這一缺陷,我們先后采取減小間隙、加密封圈等多種方案,效果均不理想,都無法消除缺陷,試制工作被迫停止。
飛濺泄油的解決方案

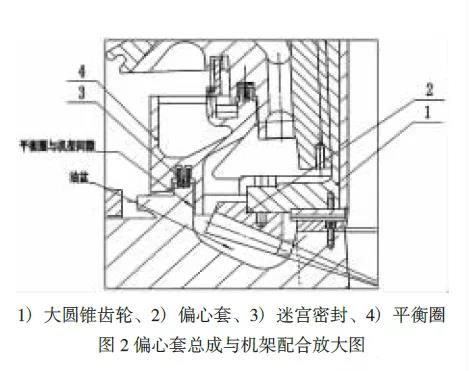

(1)原因分析。如圖所示,潤滑油的飛濺泄油是大圓錐齒輪高速旋轉,使?jié)櫥惋w濺,從平衡圈與機架間縫隙中飛濺,上沖至迷宮密封的U槽中,再在旋轉的平衡圈的作用下泄出。如何阻擋潤滑油的上升或是說使?jié)櫥蜕仙^程中,產生一個往下推的力,使飛濺的潤滑油往下推,是解決問題的關鍵。

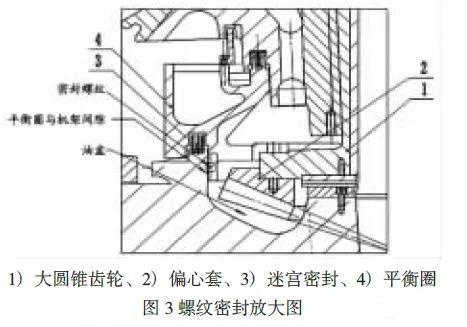

(2)解決方案。基于上述原因分析,利用螺旋風機的原理,采用氣流進行密封。如圖所示,平衡圈下部是插入機架內孔,與機架內孔有間隙,平衡圈是旋轉的。在平衡圈插入機架內孔段,車制螺紋,并選擇平衡圈旋轉時螺紋向下推進的螺紋旋向。當平衡圈高速旋轉時,螺紋就產生向下的氣流,將大圓錐齒輪飛濺起的潤滑油往下推,實現密封。
